Разблокировка возможности отката контрольных плат AML на более раннюю прошивку с последующей установкой кастомной прошивки Vnish

В данном мануале описан метод включения обратно этой возможности.

Перед началом работ необходимо обеспечить:

• Контрольная плата AML и блок питания 12В.
• Компьютер или ноутбук с установленной Windows

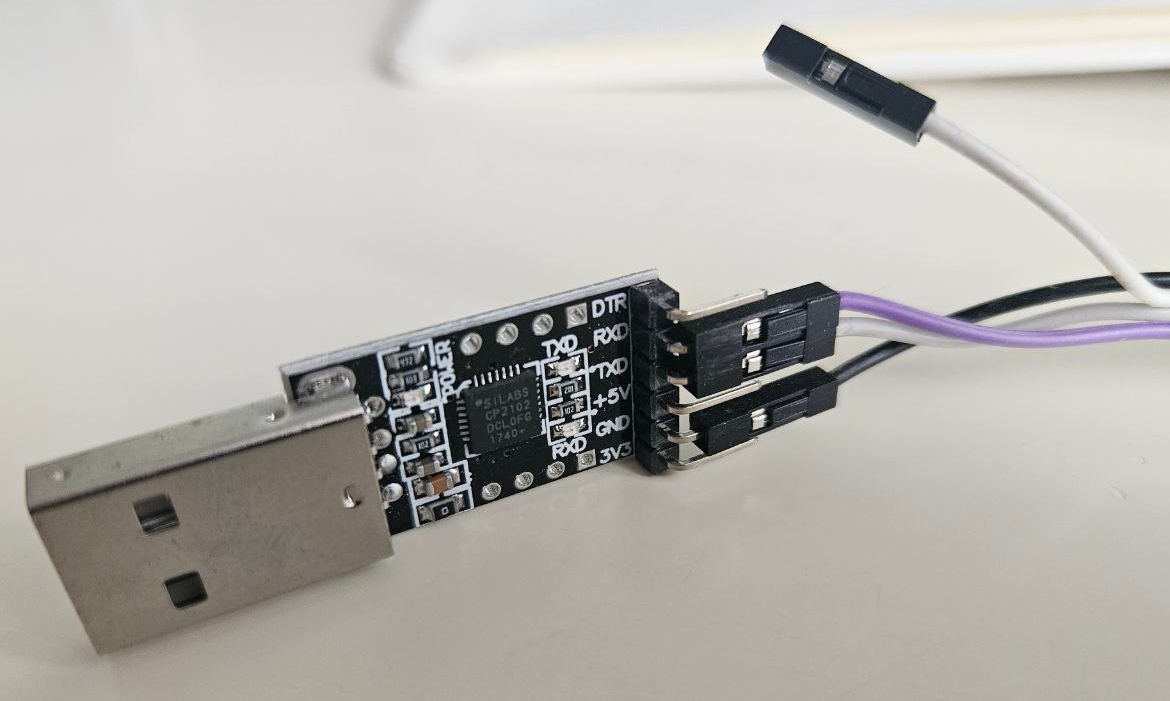

• Любой USB - UART адаптер с установленными драйверами (в нашем случае Silabs CP2102). Программа - терминал (в нашем случае Putty) для подключения и отсылки команд в контрольную плату.

Выполняем следующие действия:

1. Подключаем адаптер к компьютеру. Определяем номер определившегося порта (в нашем случае COM7)

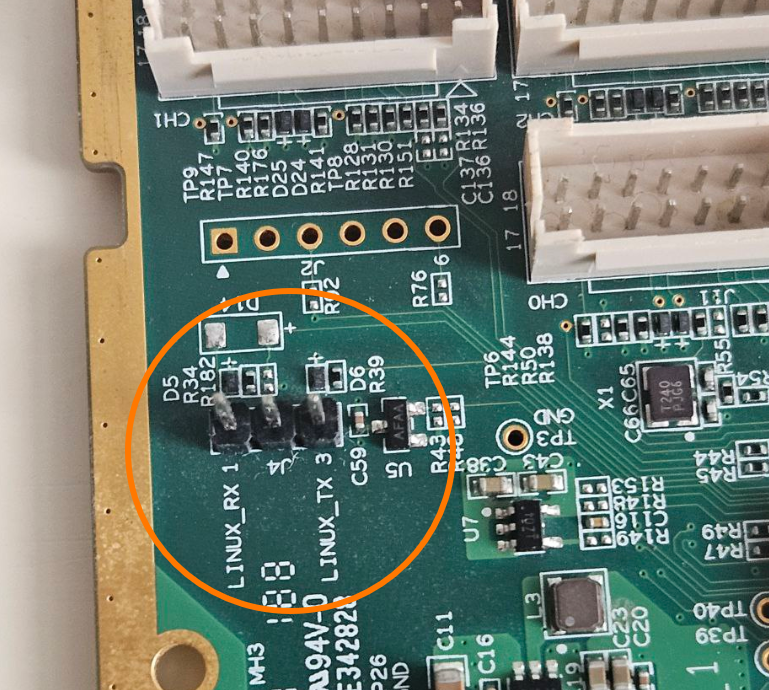

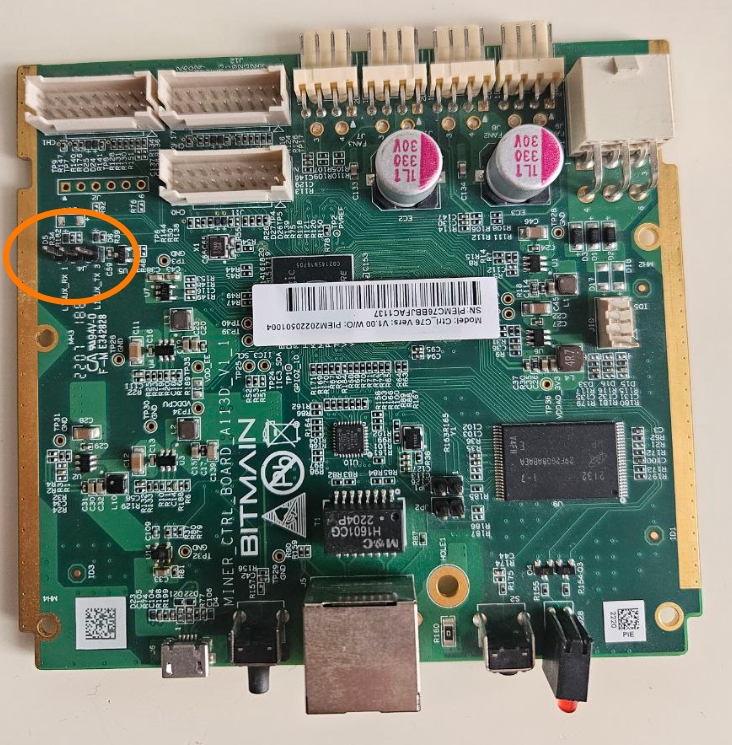

1. Определяем пины UART на контрольной плате.

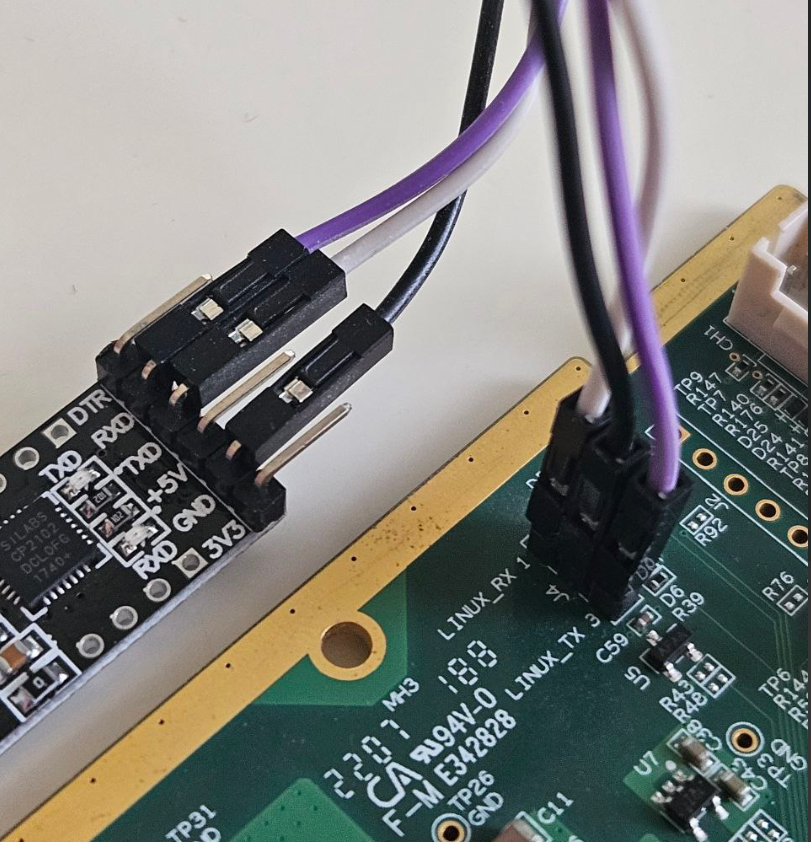

1. Подключаем USB - UART адаптер к плате управления по схеме GND - GND, RXD - LINUX_TX, TXD - LINUX_RX.

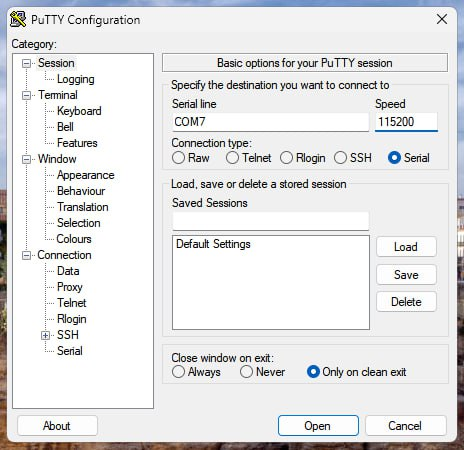

1. Открываем окно терминала Putty. Настраиваем номер порта и скорость 115200. Остальные параметры по умолчанию.

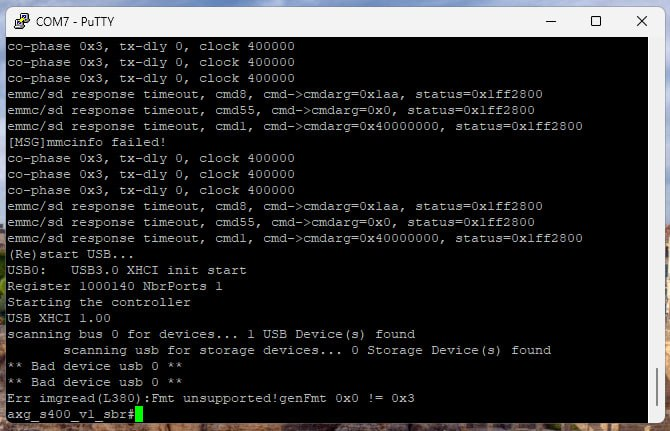

1. На данном этапе можно проверить корректность подключений. При подаче питания на плату управления в окне терминала отображается лог загрузки устройства.

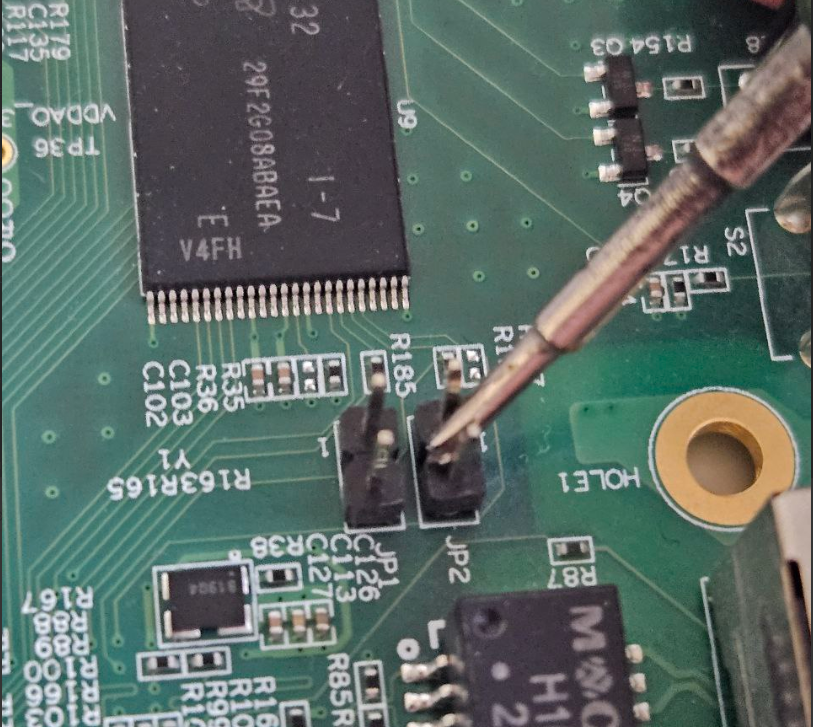

1. Отключаем питание контрольной платы и замыкаем пинцетом или отверткой перемычку JP2.

1. Убедится, что окно терминала является активным. Подаем питание на плату. И как только в терминале появляется первая строка загрузки, быстро размыкаем перемычку и пару раз нажимаем пробел в активном окне терминала.

После этих манипуляций должна пойти загрузка ENV.

Если этого не произошло, что допустимо, необходимо провести следующие действия.

Снять питание с платы управления и подать его заново и пару раз замкнуть джамперы JP1 или JP2. Тем самым плата попадет в режим загрузки uboot.

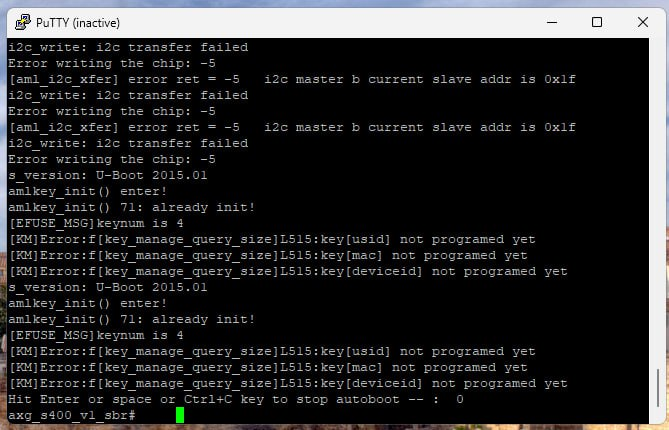

В результате в окне терминала должно появится следующие надписи:

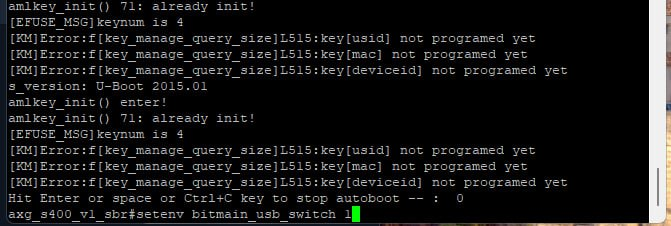

1. Вводим команду setenv bitmain_usb_switch 1 Данная команда включает работу USB порта.

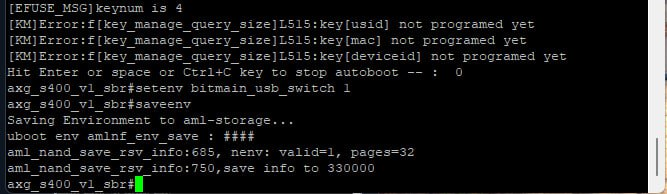

1. Вводим команду saveenv Данная команда сохраняет настройки.

1. Перезагружаем контрольную плату. Теперь текущую версию стоковой прошивки можно понизить. Что в последующем позволит установить Vnish.
